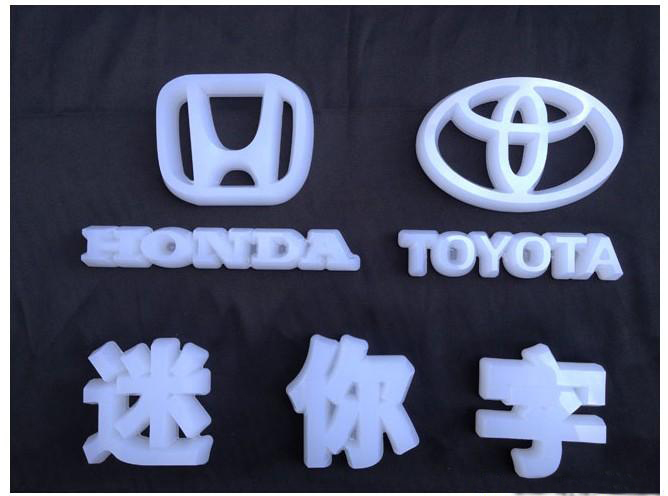

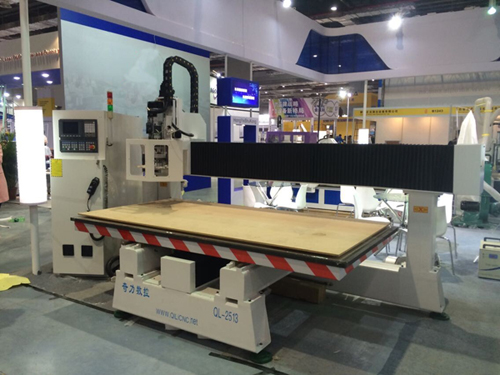

奇力迷你字高光机操作教程


广告业文泰雕刻软件及雕刻机操作步骤hycnc.cn

文泰雕刻机软件培训大纲

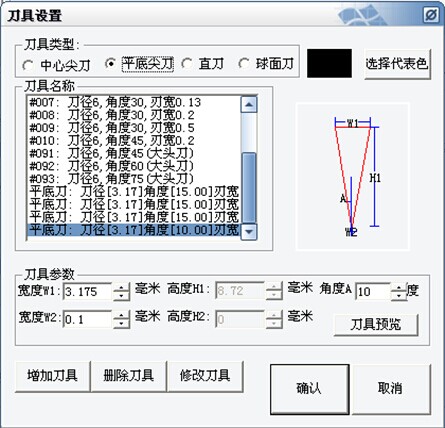

一、刀具管理

1:刀具的分类

2:参数的设置

3:添加刀具

二、雕刻路径的保存

1: 代码格式

2: 保存路径

3: 保存类型

4: 抬刀高度

三、维宏系统(NcStudio)的操作步骤hycnc.cn

1:开机复位

2:卸载、载入雕刻文件

3:仿真、取消仿真

4:定加工原点

5:放慢速度、打开并调整主轴速度、开始加工

6:调整加工速度

7:加工完毕


、刀具管理

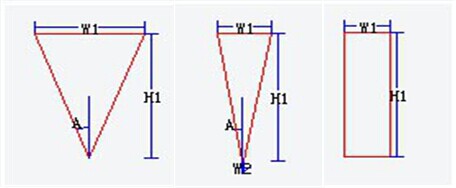

1:刀具的分类



中心尖刀 平底尖刀 直刀(铸刀)
2
保存类型
抬刀高度: 根据情况而定,其中抬刀高度越高,加工速度也就越慢

保存完毕后即可进入雕刻机的操作环节了,设计部分请参看帮助文件即可。雕刻部分请学习雕刻帮助

二、雕刻机控制系统操作步骤hycnc.cn

1回机械原点在任务栏中的操作中有回机械原点

2定义雕刻原点X轴Y轴定0点

3对刀定Z轴0点

4打开并装载调出要雕刻的文件

5仿真模拟

6调节进给速度雕刻速度和调节主轴转速雕刻速度

7:开始雕刻

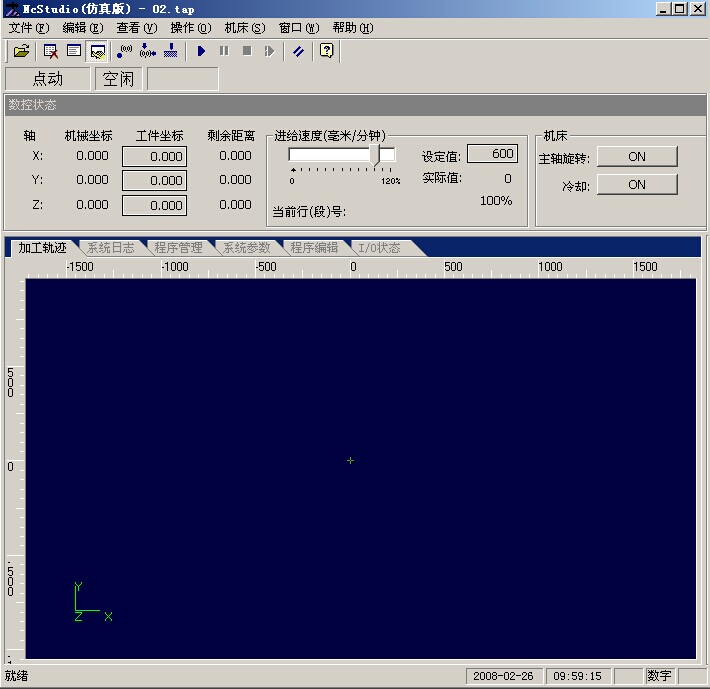

、维宏运动控制系统Ncstudio™ V5.4.55的操作步骤hycnc.cn


(一)

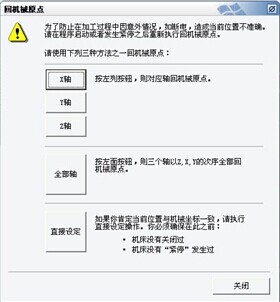

1:开机复位

打开NcStudio点击菜单 操作→ 回机械原点 → 提示复位,单击全部轴也可以分别复位



复位完成后(机器停止运动后)

单击关闭即可

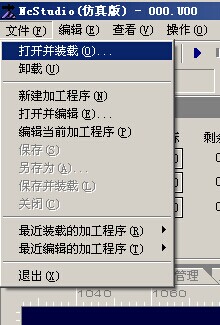

2:卸载、载入雕刻文件


3:定加工原点

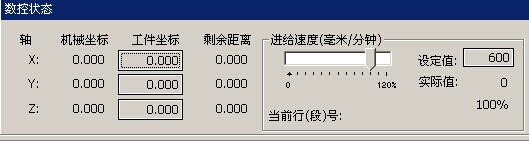

当刀尖对准材料左下角时,将工作坐标X、Y 清零

4:对刀

用手动Z轴向下运动,当刀尖接触到材料表面时将Z工件坐标 清零

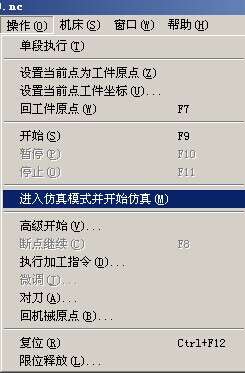

5:仿真、取消仿真<快捷键F8>

(仿真:在加工轨迹窗口中观看文件是否正确,加工文件不能超出软件中的绿色方框,正确无误后取消仿真)




6:放慢 进给速度、打开并调整 主轴速度(注意:确保主轴冷却水循环正常)




7:点击开始 按钮 (F9) 加工;



暂停 (F10)



停止 (F11)



(二)、雕刻软件做各种路径对刀具的选择hycnc.cn

1:切割路径:

一般选择直刀类,切割深度越深就选择刀径越大的直刀,材料越硬就选择刀径越大的直刀,要切翻的图形越大就选择刀径越大的直刀。

2:二维雕刻路径:

一般选择平底尖刀类,要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀

3:三维雕刻路径:

一般选择中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三维刀.

(三)、雕刻各种材料对刀具的选择hycnc.cn

1:有机玻璃(压克力)

切割一般用直刀,板材越厚就用刀径越大的直刀.二维雕刻一般用平底尖刀类,要雕刻的图形越大 就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三维刀.

2:雪浮板(PVC)

切割一般用直刀,板材越厚就用刀径越大的直刀.二维雕刻一般用平底尖刀类,要雕刻的图形越大 就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三维刀.

3:双色板

切割一般用平底尖刀。二维雕刻一般用平底尖刀类,要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀。

4:木材

切割一般用直刀,板材越厚就用刀径越大的直刀。二维雕刻一般用平底尖刀类,要雕刻的图形越大就选择角度越大、刃宽越大的平底尖刀。三维雕刻一般用中心尖刀类里的三维刀,要雕刻的图形越大就选择角度越大的三维刀。

(四)、雕刻机控制系统注意事项hycnc.cn

1:在雕刻机和软件没有关闭、材料厚度不变、刀具不变的情况下不需要重新对刀。

2:如重新装上了刀具就要重新对刀才能进行雕刻。

3:在雕刻机和软件没有关闭、材料没有移动,排版的版面没有改动,雕刻的版面是同-个的情况下不需要重新定义雕刻原点。

4:在同一个版面里只要是同一种刀具做的路径可以一起输出雕刻。

5:一般情况下先雕里面的后调外面的,先雕小的后调大的,先雕没有雕通的后雕雕通的。

奇力雕刻机各种刀具的雕刻速度(进给速度)hycnc.cn

只针对有机玻确(压克力)及双色板材料

一:中心尖刀及平底尖刀类

雕刻深度为1mm以下 所有类型的中心尖刀及平底尖刀雕刻速度为80-100%

雕刻深度为1mm以上2mm以下 所有类型的中心尖刀及平底尖刀雕刻速度为60-80%

雕刻深度为2mm以上3mm以下 所有类型的中心尖刀及平底尖刀雕刻速度为50-70%

雕刻深度为3mm以上5mm以下 所有类型的中心尖刀及平底尖刀雕刻速度为40-60%

雕刻深度为5mm以上 所有类型的中心尖刀及平底尖刀雕刻速度为40%以下

二:直刀类

1:雕刻深度为1mm以下

直刀:刀径(1.5mm)刃高(5.00) 雕刻速度为20%以下

直刀:刀径(2.Omm)刃高(8.00)雕刻速度为30%以下

直刀:刀径(2.5mm)刃高(12.00)雕刻速度为40%以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为50%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为60%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为70%以下

2:雕刻深度为1mm以上2mm以下

直刀:刀径(1.5mm)刃高(5.00) 雕刻速度为15%以下

直刀:刀径(2.Omm)刃高(8.00)雕刻速度为20%以下

直刀:刀径(2.5mm)刃高(12.00)雕刻速度为30%以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为40%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为50%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为70%以下

3:雕刻深度为2mm以上4mm以下

直刀:刀径(2.Omm)刃高(8.00)雕刻速度为10%以下

直刀:刀径(2.5mm)刃高(12.00)雕刻速度为15%以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为25%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为35%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为50%以下

4:雕刻深度为4mm以上7mm以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为20%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为30%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为45%以下

5:雕刻深度为7mm以上10mm以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为10%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为15%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为25%以下

6:雕刻深度为10mm以上15mm以下

直刀:刀径(3.Omm)刃高(25.00)雕刻速度为7%以下

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为10%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为15%以下

7:雕刻深度为15mm以上

直刀:刀径(4.Omm)刃高(22.00)雕刻速度为7%以下

直刀:刀径(6.Omm)刃高(25.00雕刻速度为10%以下

三:三维刀类

只要是用三维刀做三维路径雕刻速度为70%以上,深度越浅速度就越快,如用三维刀切割雕刻速度与直刀:刀径(4.Omm)刃高(22.00)一样。

奇力雕刻机反馈表

切割

点“割”做路径(1 刀具选择(直刀)(2)轮廓线选择(自定)(3)雕刻深度0(以台面对刀)(4)顺逆顺序选择(自定)



二维

点“2D”做路径(1)刀具选择(平底刀,且两次都是同一把刀)(2)铣底方式选择(自定)(3)雕刻深度自定(有深度/以材料对刀)(4)二次铣底方式选择(勾边)



三维

点“3D”做路径(1)刀具选择(三维刀)(2)雕刻深度自定(有深度/以材料对刀)(3)注意:三维路径必须是一条线



线条

点“割”做路径(1 刀具选择(平底刀)(2)轮廓选择(原线输出)(3)雕刻深度(自定,一般很浅/以材料对刀)



斜边

点“割”做路径(1)刀具选择(三维刀/扇形刀,直刀)(2)先用三维刀/扇形刀以原线输出做路径(要有雕刻深度/以材料对刀)再用直刀以外轮廓做路径(雕刻深度0/以台面对刀)(3)注意:只定一次点,但是要换刀,对刀)

§



镶嵌

就是切割:(1)先做外轮廓切割路径,保存完路径后把路径删除。(2)再把文字或图形加粗一点做内轮廓路径(要点镶嵌路径,间隔1—2,还要点保留尖角)(3)注意:两次路径必须用同一把到做路径



双色板

点“2D”做路径(1)做路径和二维是一样的,只是雕刻深度很浅(2)要切下来用平底刀就可以了



保存文件

1)配置文件列表(标准G代码)(2)输出文件必须有(.NC)后缀格式的文件(3)抬刀距离(切割必须大于材料厚度的3—10mm(因为以台面对刀),二维/三维/线条/斜边的三维刀路径/双色板只须抬2—8mm(因为以材料面对刀)



机器操作

1)回机械原点(在任务栏中的操作中有回机械原点)(2)定义雕刻原点(XY轴定0点)(3)对刀(定Z0点)(4)打开并装载(调出要雕刻的文件)(5)仿真(模拟)(6)调节进给速度(7)开始雕刻



雕刻机刀具的选择

.使用时单刃刀具声音大
单刃刀具在结构上来说,因只有一边有刃,加工效率上要稍微低点。解决方法:适当降低旋转速度,检查夹头内是否有异物或固定装置有无问题。
.刀具寿命短
1.使用刀具跟机器本身设定不符,需调整机器参数。
2.加工材质过硬。解决方法:建议使用刀具材料较好的进口刀具。
.刀具振动
刀具重心偏移,转动时的离心力变大,导致转动时振动。解决方法:降低夹头夹刀位置(即要尽量缩短夹头底部露出的刀头长度)。机器主轴夹头抓刀不稳(没有夹牢),产生振动。
.加工面不光滑、白边、抖纹
1.刀刃磨损过快,变得不锋利(出现白边)。
2.加工件没固定好。(出现白边,抖纹)解决方法:检查加工件和刀具固定情况,重新装夹。
3.旋转速度与移动速度不符(一开始便出现白边)解决方法:调整转速跟移动速度比率。
4.刀具类型选择不对,不同材料因根据材料的特性选择不同的刀具。
.崩刃
1.加工件有异物解决方法:检查加工件的材质含量,加工件表面有无其它物件。
2.加工工件没固定好,抖动很大。解决方法:检查加工件固定情况,如有问题重新固定原因。
.断刀
1.移动速度过快导致横向冲力过高。解决方法:适当降低移动速度(推荐)如果不改变移动速度,就适当提高旋转速度。
2.移动速度正常,但旋转速度过低。解决方法:适当提高旋转速度(一般转速在18000-24000之间)。
3.刀具刃径过细,容易断。解决方法:开始加工时,最慢速(移动速度)开始然后逐步提升最终移动速度也不宜过快。
.排屑不好
1.旋转速度与移动速度不符。解决方法:适当调整机器速度设定。
2.刀具类型与所加工材质特性不符。解决方法:改用其它类型刀具测试。
3.刀具已经磨损。解决方法:刀具使用时间过长或磨损,更换新的刀具。
1.精细文字图案雕刻时应选用小角度、小刀尖刀具,大文字图案雕刻时在不影响精度要求的情况下尽量选用大角度、大刀尖,雕刻刀加工路径设计时,尽量选用刀具角度和刀尖最大化以提高雕刻效率。雕刻材质较硬材质角度应大,刀尖宜大。
2.小功率的主轴电机(夹具较小的)宜选用小柄刀具(3.175毫米、4.0毫米)走刀速度不应太快,在高速铣削中保持最小的阻力,获得最佳切割效果,大功率电机可以选用大柄径刀具来提高雕刻速度。
3.刀具刃长的选择应是,在加工板材厚度上加2-3MM为最合适的刀具刃长。切割压克力电机转速在18000—24000/分,刀具刃长过长不宜用来加工较硬材质。
4.频繁断刀,除了跟刀具质量有关系。还跟你的雕刻设置习惯,雕刻机导轨电机精度,板材,以及夹具等有关。

雕刻機刀具使用的基本知識

尖刀(硬質合金) 雙刃螺旋銑刀(硬質合金)
主要功能:二D平面雕刻、二D切割、三D挑角。
雕刻適用材質:雙色板(ABS)、壓克力也可用於銅、鐵、鋁、塑膠及其它各類金屬非金屬材。
注意事項:雕刻金屬時應添加冷卻劑,為加快雕刻速度應選用較寬的刀尖。
為滿足精細雕刻用戶的要求市場更推出三凌刀、四凌刀
主要功能:二D切割、二D平面雕刻。
雕刻適用材質:壓克力、PVC
黑色金屬特點:對於壓克力的立式切割加工具有良好的耐熱性和耐磨性,螺旋刃切又保證其物面的光滑性,在切割加厚板材時有上佳的表現,它也可以用來加工黑色金屬,如鐵、鋼等。
3D雕刻刀(硬質合金) 單槽螺旋刀(硬質合金)
主要功能:三D挑角、倒角。
雕刻適用材質:壓克力、PVC、也可用於密度板、中等硬度木材。
注意事項:無論正雕、還是反雕,一定保持雕刻平面的平整,選擇合適的刃寬進行三D挑角雕刻顯得很重要,建議小幅面雕刻機使用刃寬不要超過22MM,大幅面雕刻機使用合適刃寬的刀具可以加快雕刻速度。
主要功能:二D切割適用材質:壓克力、PVC、中密度板。
特點:結合單槽設計強切削力和排屑暢快的優點,而螺旋刃切削又保證切割物面光滑性,在大量加工PVC、中密度板有著上佳的工作效率。
雙刃螺旋下切刀(硬質合金) 單槽直刃刀具(硬質合金)
主要性能:二D切割、二D雕刻。
雕刻適用材質:天然木料、合成木料、塑膠。
特點:專用木料加工刀具,此類雙刃刀具用於加工木料及合成木料,碎屑排除方便、刀體堅固,經久耐用,加工效果好(保證表面無毛邊)
主要性能:二D切割
適用材質:軟木、中密度和中等硬度的木材、也可用於彈性防磨擦塑膠。
特點:結合了開槽設計和單刃幾何設計,便於快速切削時碎屑自動清除。
球頭銑刀(硬質合金) 雙刃直槽銑刀(硬質合金)
主要性能:三D雕刻、二D切割。
雕刻適用材質:壓克力、黑色金屬。
注意事項:球銑刀刃寬的選擇主要取決於曲面雕刻的精度和大小,一般分為二次雕刻,粗雕可選用刃徑較大的,精雕則應選刃徑較小的刀具。
主要性能:二D平面雕刻、二D切割。
適用材質:中密度纖D板、硬木、壓克力。
特點:專為數控雕刻MDF材質而設計,結合了特製硬質合金,硬質刀體和高級刀刃幾何,經久耐用,在有色金屬粗加工也有著很高的工作效率。
清底刀具(硬質合金) 單刃柱刀(硬質合金)
主要性能:銑底
適用材質:壓克力、PVC、中密度板。
注意事項:任何一台雕刻機在工作時都要保持雕刻平面的平整,特別在做二D雕刻和三D雕刻時有些雕刻者往往為了省事而馬虎,結果雕刻的產品大多不合格,或者需要人工修改。
主要性能:二D切割
適用材質:雙色板、塑膠板、也可用於3MM以下厚壓克力。
注意事項:切割雙色板如無特殊要求,平常用成品尖刀就可以切割,但尖刀切割後容易鈍化,再雕刻時就會毛邊。單刃柱刀的設計原理同尖刀,但它是垂直切割不帶有坡度,特別適合鑲嵌工藝的設計。
三刃螺旋銑刀 (硬質合金) 花邊刀系列(硬質合金)
主要性能:切割、雕刻
適用材質:壓克力、PVC
主要性能:倒角、切割
適用材質:壓克力、木料
注意事項:此款刀具最適合中密度板的倒角,在加工壓克力時,雕刻速度應放慢,超過5MM厚時建議使用分層雕刻功能。
1/8”(3.175MM)微型菱齒銑刀頭 1/8”(3.175MM)微型鑽
適用材質:印刷電路板
注意事項:硬質合金微型菱齒銑刀,銑刀直徑從Φ0.8mmΦ3.175mm,柄徑為1/8”,並能按客戶要求生產長槽型銑刀。
其特性如下:
 1、使用超細晶粒硬質合金材料,具有良好的銑、削性能,保證高的工作效率。
 2、有足夠的抗彎強度和耐磨性。
 3、銑槽、主板邊,表面潔淨、整齊、無毛刺。
 4、規格0.8-3.175MM
 5、適用:印刷電路板
該刀種與國內外數控機床配套,鑽頭直徑從Φ0.3mmΦ6.5mm,柄徑為1/8”,並能按客戶要求生產系列鑽頭。
其特性如下:
 1、採用超細晶粒硬質合金材料,產品硬質高、韌性好、適合於PCB行業的高效率生產條件,保證良好的耐磨性能和使用壽命。
 2、尺寸精度高,形位誤差小,鑽孔偏心極微,孔壁光潔平整。
 3、型號規格多,便於用戶選擇所需產品。
 4、承接非標鑽頭加長型產品。
整體硬質合金反螺紋銑刀 整體硬質合金雙刃直槽牛鼻刀
刀具材質:採用進口超細晶粒硬質合金材料。
刀具性能:專用於Cr12的材料開槽和去粗加工。
使用特點:該刀具、在加工Cr12材料時,無論在耐用度上、還是加工的精細程度上都有上乘的表現。其加工噪音低、切削平穩。
規格:Ø3.175X1.5X5X40 Ø3.175X2.0X6X40
刀具材質:採用進口超細晶粒硬質合金材料。
刀具用途:用作曲面和平面的混合形體的加工。
使用特點:在加工曲面和平面的聯接處有較好的加工效果。
規格:柄徑3.175MM,刃徑3MM,刃長8MM,圓弧0.5MM
雙刃直槽雕刻刀
刀具材質:採用進口超細晶粒硬質合金材料。
刀具用途:專用於高頻模具和滴塑模具的開槽及材料去粗加工。還可用來有機,硬木,二D雕刻底部平整,速度快。
使用特點:該刀強度好、刀具鋒利、加工效果和加工效率極佳。
刀具規格:刀具直徑 3.175mm,刀具角度 0°-90°,刀尖直徑 0.5


1.3D雕刻刀,同心度高,刃口锋利,可做精密3D雕刻加工。
2.高密度板,实木推荐使用棱齿铣刀。
3.多层板,夹板加工,推荐使用双刃直槽铣刀。
4.精密小型浮雕加工,推荐使用圆底刻刀。
5.密度板切割加工(广告开模用),推荐使用双刃大排屑螺旋铣刀,它具有两条高容量的排屑槽,双刃设计,既具有很好的排屑功能,又达到很好的刀具平衡,在加工中高密度板时,不发黑,不帽烟,使用寿命长等特点。
6.铝板切割加工,推荐使用单刃专用铝用铣刀。加工过程中不粘刀,速度快,效率高。
7.上下面无毛刺切割加工,推荐使用单刃,双刃上下切铣刀。
8.金属雕刻加工,推荐使用单刃,双刃直槽平底尖刀。
9.压克力切割加工,推荐使用单刃螺旋铣刀,特点是加工时无烟无味,速度快,效率高,不粘屑,真正环保,其特殊的制造工艺保证加工压克力不爆口,极细刀纹(甚至无刀纹),表面光洁平整。加工表面需达到磨砂效果,推荐使用双刃三刃螺旋铣刀。
10.压克力镜面雕刻加工推荐使用金刚石雕刻刀。
11.粗加工刨花板等推荐使用多条纹铣刀。
12.金属模具加工铣刀,推荐使用钨钢铣刀,表面镀紫黑色加硬钛。
13.软木,密度板,原生木,PVC,压克力大型深浮雕加工,推荐使用单刃螺旋球头铣刀。
14.下切刀的使用效果,加工产品上表面无毛刺,加工时不会翘板
